Электродвигатели являются ключевыми элементами в огромном количестве устройств и оборудования, приводя в движение промышленные станки, бытовую технику, транспорт и многое другое. Однако многообразие моделей и технологий может сбить с толку даже опытных специалистов. Понимание основных типов электродвигателей и их ключевых отличий необходимо для правильного выбора агрегата, отвечающего конкретным задачам и условиям эксплуатации.

В этой статье специалисты интернет-магазина MiltonPro (https://shop.miltonpro.ru) проведут для вас полный обзор основных типов электродвигателей, подробно расскажут об их принципах работы, ключевых характеристиках, преимуществах, недостатках и областях применения. Это поможет вам ориентироваться в нашем широком ассортименте и сделать осознанный выбор.

Основные категории электродвигателей

Все электродвигатели можно разделить на две основные категории:

  1. Двигатели переменного тока (AC): Работают от сети переменного тока.
  2. Двигатели постоянного тока (DC): Работают от источника постоянного тока.

Каждая из этих категорий включает в себя несколько различных типов двигателей, каждый из которых обладает уникальными свойствами и характеристиками.

Двигатели переменного тока (AC)

Двигатели переменного тока являются наиболее распространенным типом электродвигателей, используемых в промышленности и быту. В MiltonPro представлен широкий выбор общепромышленных электродвигателей (https://shop.miltonpro.ru/collection/obschepromyshlennye-elektrodvigateli), которые относятся к этой категории.

1. Асинхронные электродвигатели (индукционные двигатели)

  • Принцип работы: В асинхронном двигателе вращающееся магнитное поле статора индуцирует ток в роторе, создавая собственное магнитное поле. Вращение ротора происходит с частотой, немного отличающейся от частоты вращения магнитного поля статора (отсюда и название "асинхронный").
  • Основные типы:
    • Асинхронные двигатели с короткозамкнутым ротором: Самый распространенный подтип, отличающийся простотой конструкции, высокой надежностью и относительно низкой стоимостью. Ротор представляет собой "беличью клетку" из медных или алюминиевых стержней, замкнутых с торцов кольцами.
    • Асинхронные двигатели с фазным ротором: Ротор имеет обмотку, выведенную на контактные кольца. С помощью внешних реостатов можно регулировать пусковой момент и скорость вращения, что делает их пригодными для приводов с тяжелым пуском.
  • Преимущества:
    • Простая и надежная конструкция.
    • Высокий КПД.
    • Относительно низкая стоимость (особенно для двигателей с короткозамкнутым ротором).
    • Широкий диапазон мощностей и исполнений.
  • Недостатки:
    • Сравнительно низкий пусковой момент (у двигателей с короткозамкнутым ротором).
    • Скорость вращения зависит от нагрузки и частоты сети.
    • Требуют реактивной мощности для работы.
  • Области применения: Промышленные приводы (насосы, вентиляторы, компрессоры, конвейеры, станки), бытовая техника, электроинструмент.

2. Синхронные электродвигатели

  • Принцип работы: В синхронном двигателе ротор вращается синхронно с вращающимся магнитным полем статора. Магнитное поле ротора создается либо постоянными магнитами, либо обмоткой возбуждения, питаемой постоянным током.
  • Основные типы:
    • Синхронные двигатели с электромагнитным возбуждением: Ротор имеет обмотку возбуждения, на которую подается постоянный ток через контактные кольца.
    • Синхронные двигатели с постоянными магнитами: Ротор содержит постоянные магниты, что упрощает конструкцию и повышает КПД.
    • Реактивные синхронные двигатели: Вращающий момент создается за счет стремления ротора с неравномерной магнитной проводимостью занять положение с минимальным магнитным сопротивлением.
  • Преимущества:
    • Высокая точность поддержания скорости вращения, не зависящая от нагрузки.
    • Высокий КПД, особенно при постоянной нагрузке.
    • Возможность работы с опережающим коэффициентом мощности, что позволяет компенсировать реактивную мощность в сети.
    • Высокий пусковой момент (у некоторых типов).
  • Недостатки:
    • Более сложная конструкция по сравнению с асинхронными двигателями.
    • Требуют дополнительной системы возбуждения (для двигателей с электромагнитным возбуждением).
    • Более высокая стоимость.
  • Области применения: Приводы, требующие точного регулирования скорости (станки с ЧПУ, текстильные машины, сервоприводы), генераторы переменного тока, мощные промышленные установки (компрессоры, насосы большой мощности).

3. Специальные двигатели переменного тока

  • Серводвигатели AC: Высокоточные двигатели, используемые в системах автоматического управления. Обладают высокой динамикой, точностью позиционирования и широким диапазоном регулирования скорости.
  • Шаговые двигатели AC: Двигатели, поворачивающиеся на фиксированный угол (шаг) при подаче импульса управления. Используются в приводах с дискретным перемещением (принтеры, плоттеры, станки с ЧПУ).
  • Однофазные электродвигатели AC: Используются в бытовой технике и маломощных промышленных приложениях, где отсутствует трехфазная сеть. Для запуска часто требуют дополнительных пусковых устройств (конденсаторов).

Двигатели постоянного тока (DC)

Двигатели постоянного тока работают от источников постоянного тока (аккумуляторы, выпрямители). Хотя они постепенно вытесняются двигателями переменного тока с частотным регулированием, они все еще используются в ряде приложений.

1. Двигатели постоянного тока с возбуждением от постоянных магнитов

  • Принцип работы: Магнитное поле статора создается постоянными магнитами. Вращающий момент возникает в результате взаимодействия магнитного поля статора с током, протекающим по обмотке якоря (ротора).
  • Преимущества:
    • Простая и компактная конструкция.
    • Высокий пусковой момент.
    • Хорошие регулировочные характеристики скорости.
  • Недостатки:
    • Ограниченный диапазон мощностей.
    • Возможно размагничивание постоянных магнитов при перегрузках.
  • Области применения: Приводы малой мощности, автомобильная техника (стартеры, стеклоподъемники), игрушки.

2. Двигатели постоянного тока с электромагнитным возбуждением

  • Принцип работы: Магнитное поле статора создается обмоткой возбуждения, питаемой постоянным током. Вращающий момент возникает аналогично двигателям с постоянными магнитами.
  • Основные типы возбуждения:
    • Параллельное возбуждение: Обмотка возбуждения подключается параллельно обмотке якоря. Обеспечивает относительно стабильную скорость вращения.
    • Последовательное возбуждение: Обмотка возбуждения подключается последовательно с обмоткой якоря. Обеспечивает высокий пусковой момент, но скорость вращения сильно зависит от нагрузки.
    • Смешанное возбуждение: Имеет как параллельную, так и последовательную обмотки возбуждения, что позволяет сочетать преимущества обоих типов.
  • Преимущества:
    • Широкий диапазон регулирования скорости.
    • Высокий пусковой момент (особенно у двигателей с последовательным возбуждением).
  • Недостатки:
    • Более сложная конструкция по сравнению с двигателями с постоянными магнитами.
    • Требуют источника постоянного тока.
    • Наличие щеточно-коллекторного узла, требующего обслуживания.
  • Области применения: Электропривод транспорта (трамваи, троллейбусы, электромобили - хотя сейчас их вытесняют AC двигатели), краны, лебедки, некоторые станки.

3. Специальные двигатели постоянного тока

  • Серводвигатели DC: Аналогично AC серводвигателям, используются в системах автоматического управления, но питаются постоянным током.
  • Шаговые двигатели DC: Также аналогичны AC шаговым двигателям, обеспечивают точное позиционирование.
  • Бесколлекторные двигатели постоянного тока (BLDC): В этих двигателях отсутствует щеточно-коллекторный узел. Коммутация обмоток осуществляется электронным способом с помощью датчиков положения ротора. Обладают высоким КПД, надежностью и длительным сроком службы. Широко используются в робототехнике, электромобилях, дронах.

Ключевые отличия между типами электродвигателей

Для наглядности сведем основные отличия между наиболее распространенными типами электродвигателей в таблицу:

Характеристика Асинхронный AC (короткозамкнутый ротор) Синхронный AC (постоянные магниты) Двигатель DC (с постоянными магнитами) Бесколлекторный DC (BLDC)
Принцип работы Индукция тока в роторе Синхронное вращение с полем статора Взаимодействие полей магнитов Электронная коммутация
Регулирование скорости Частотным преобразователем Частотным преобразователем Изменением напряжения питания Электронное управление
Пусковой момент Средний Средний/высокий Высокий Высокий
КПД Высокий Очень высокий Средний/высокий Очень высокий
Точность скорости Зависит от нагрузки Высокая Зависит от нагрузки Высокая
Сложность конструкции Простая Средняя Простая Средняя
Надежность Высокая Высокая Средняя (из-за щеток) Высокая
Стоимость Низкая/средняя Средняя/высокая Низкая/средняя Средняя/высокая
Области применения Большинство промышленных приводов Точные приводы, генераторы Маломощные приводы, автотехника Робототехника, электроника

Как выбрать подходящий тип электродвигателя?

Выбор типа электродвигателя зависит от множества факторов, включая:

  • Требования к приводу: Необходимая мощность, скорость вращения, крутящий момент, характер нагрузки.
  • Условия эксплуатации: Напряжение сети, окружающая среда (температура, влажность, запыленность, взрывоопасность).
  • Требования к управлению: Необходимость регулирования скорости, точность позиционирования.
  • Экономические факторы: Стоимость двигателя, энергоэффективность, затраты на обслуживание.

Для ответственных промышленных применений, особенно во взрывоопасных зонах, необходимо использовать сертифицированные взрывозащищенные электродвигатели (https://shop.miltonpro.ru/collection/vzryvozaschischennye-elektrodvigateli). Для мощных установок рассмотрите высоковольтные электродвигатели (https://shop.miltonpro.ru/collection/vysokovoltnye-elektrodvigateli). Для большинства общепромышленных задач оптимальным выбором станут надежные общепромышленные электродвигатели (https://shop.miltonpro.ru/collection/obschepromyshlennye-elektrodvigateli).

Заключение

Понимание различий между различными типами электродвигателей является ключевым для правильного выбора привода. Специалисты интернет-магазина MiltonPro (https://shop.miltonpro.ru) всегда готовы предоставить вам квалифицированную консультацию и помочь подобрать электродвигатель, идеально соответствующий вашим потребностям и бюджету. Изучайте наш каталог, задавайте вопросы – мы поможем вашему оборудованию работать эффективно и надежно!

Товары, упомянутые в статье
В наличии
Предзаказ

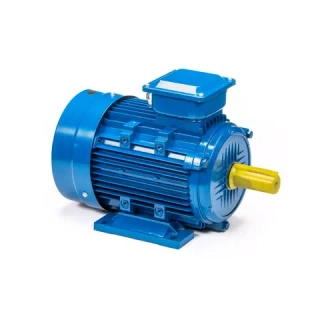

арт. 01.01.213567
20 454 ₽
В наличии
Предзаказ

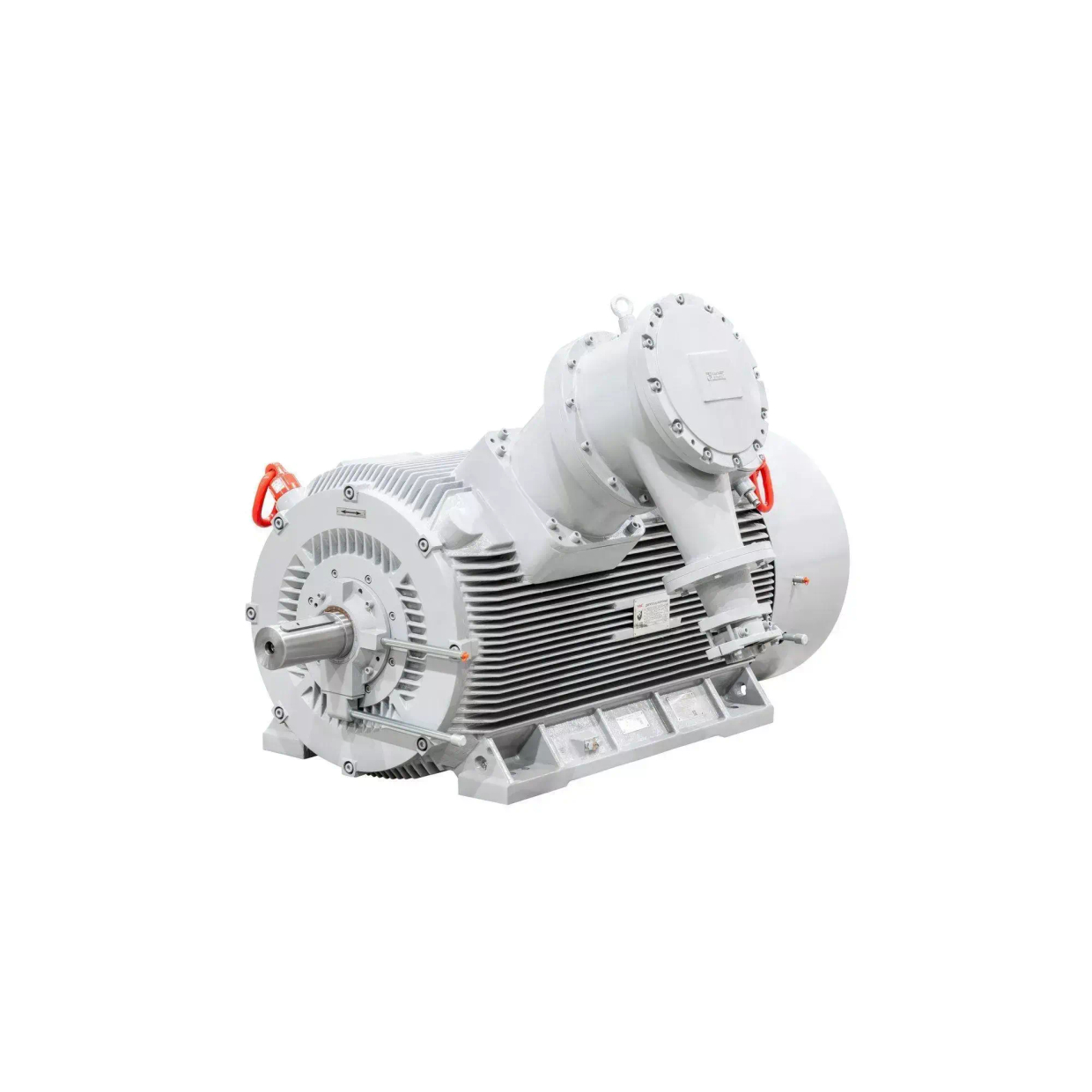

арт. 01.01.213619
18 940 ₽
В наличии
Предзаказ

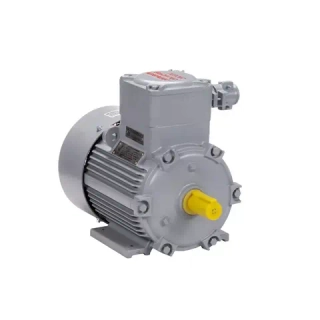

арт. 01.02.02.000456
167 988 ₽
В наличии
Предзаказ

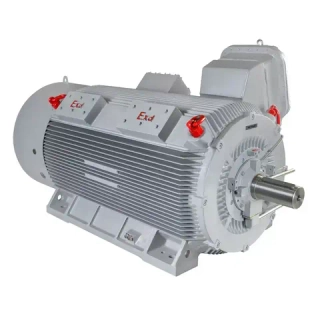

арт. 01.02.02.1.220105
281 389 ₽
В наличии
Предзаказ

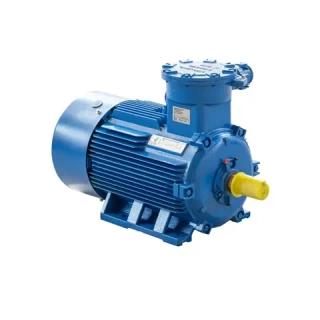

арт. 01.04.03.000209
